一、產品簡介

8路開關量輸入，干接點輸入，6路繼電器輸出。8路開關量輸入，每路都帶計數功能，計數值帶掉電保存功能，掉電不丟失；第1、2路輸入可選接編碼器輸入(方向自動識別，加減計數)或普通輸入；每路輸入都帶濾波功能，濾波時間可設(可有效防止按鍵，繼電器這種有抖動的輸入誤計數問題)。第1路開關量輸入，帶轉速測量功能。繼電器輸出有電平輸出模式和脈沖輸出模式，脈沖輸出模式的脈沖時間可設。RS485采用標準modbus-rtu協議，可與各種組態軟件、PLC、觸摸屏聯網。出廠預設RS485通信參數：模塊地址1，波特率9600，8個數據位，無校驗位，1位停止位，用戶通過上位機參數設置軟件修改通信參數。

二、主要技術指標

三、外形尺寸

四、RS485通訊

4.1 RS485通訊

通訊波特率：2400、4800、9600、19200、38400、57600、115200，出廠預設值9600；奇偶校驗位：無校驗，奇校驗，偶校驗，出廠預設值無校驗；8個數據位。標準modbus-rtu協議，儀表地址：1~247，出廠預設值1。通信波特率，奇偶校驗位，通信地址通過上位機參數設置軟件進行設置。

下表為支持的modbus-rtu協議功能碼：

4.2 通訊報文舉例

(1)  讀8路開關量輸入狀態(功能代碼02H)：01 02 00 00 00 08 79 CC

(2)  控制第2路繼電器閉合(功能代碼05H)：01 05 00 01 FF 00 DD FA

(3)  控制第2路繼電器斷開(功能代碼05H)：01 05 00 01 00 00 CD CA

(4)  讀轉速測量值(功能代碼03H)：01 03 00 01 00 01 D5 CA

(5)  讀第1路計數值(功能代碼03H)：01 03 00 02 00 02 65 CB

4.3 Modbus通信寄存器地址表(03H,04H功能碼)

五、接線圖

VCC、GND：電源的正負輸入接口。485A、485B：RS485的A，B接口。DIx：第x路開關量輸入接口，x代表1~8。D0x：第x路繼電器輸出接口，x代表1~6，D01、D02、D03作為一組，共用公共端COM1、D04、D05、D06作為一組，共用公共端COM2。

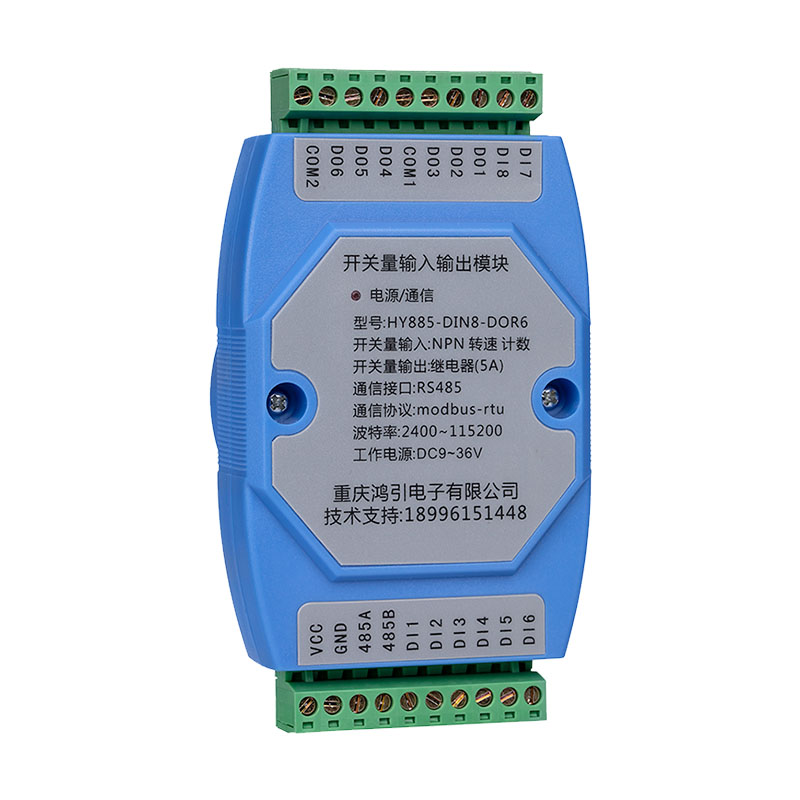

附錄A:產品圖片

附錄B：參數設置軟件

用戶手冊

用戶手冊下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=32

參數設置軟件

參數設置軟件下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=33
