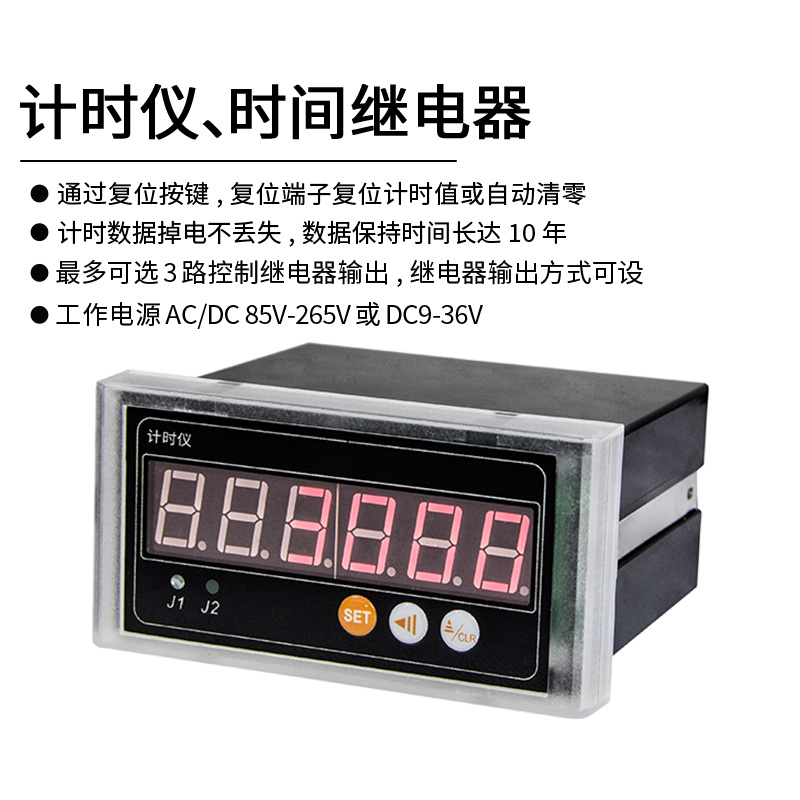

一、概述

(1) 計時儀、時間繼電器，儀表向外提供12V/50mA電源，供外部傳感器使用；

(2) RS485通信接口，采用標準的Modbus-RTU協議，可與各種組態軟件、PLC、觸摸屏等聯網通信；

(3) 校驗位：無校驗，奇校驗，偶校驗；通信地址：1~247；

(4) 波特率：2400、4800、9600、19200、38000、57600、115200；

(5) 多種不同的時基范圍；

(6) 計時范圍從0.001秒~99999.9小時；

(7) 計時數據掉電不丟失；數據保持時間長達10年；

(8) 通過復位按鍵，復位端子復位計時值或自動清零；

(9) 最多可選3路控制繼電器輸出，可以通過菜單設置多種繼電器輸出方式；

(10) RS485通信，標準Modbus-RTU協議，可直接與PLC、HMI、工業組態軟件組網；

(11) 測量計時范圍：0.001秒~99999.9小時；6位（0.56英寸）LED數碼管顯示。

二、主要技術指標

三、命名方式

HY204-①-②

①、RS485數字接口代號為R，無此輸出為空。

②、繼電器報警輸出：一路繼電器輸出代號為A，二路繼電器輸出代號為A2，三路繼電器輸出代號為A3，無繼電器輸出為空。

舉例：帶RS485通信，雙繼電器報警，型號為：HY204-R-A2。

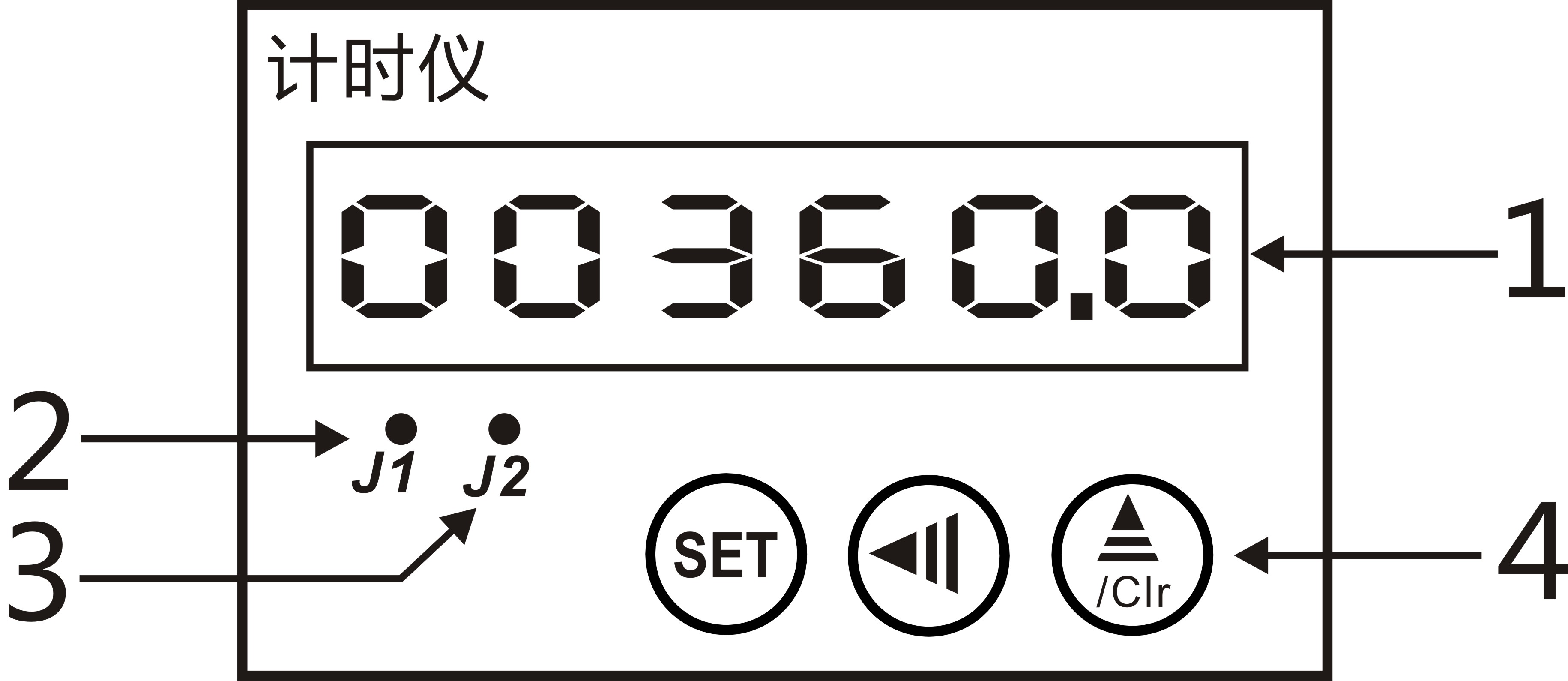

四、顯示面板說明

①、計時值顯示。

②、J1繼電器動作指示燈。

③、J2繼電器動作指示燈。

④、操作按鍵，用于參數設置與計時值清零。

五、計時儀時基模式

六、工作時序圖

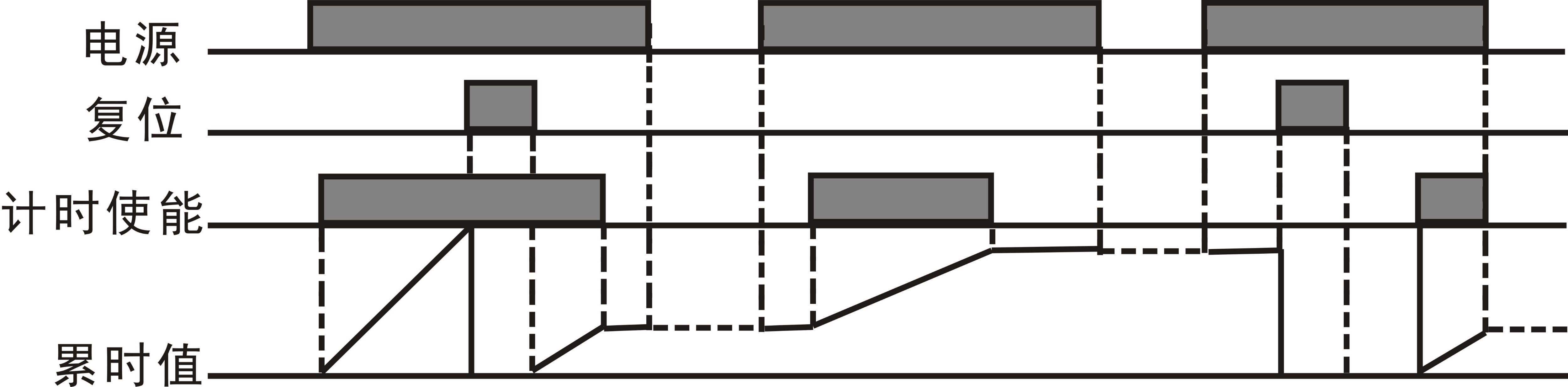

6.1、非自動清零模式：

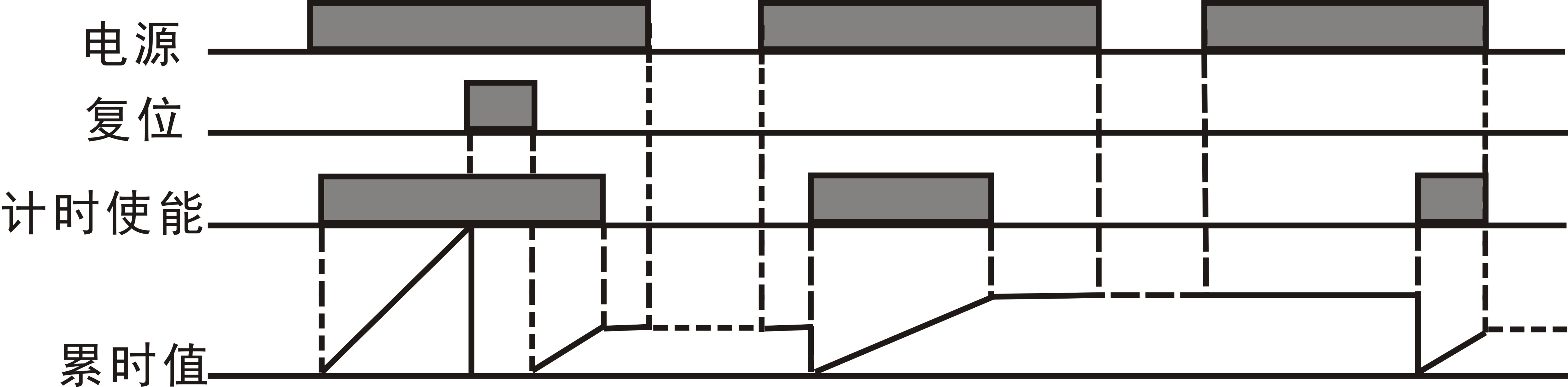

6.2、自動清零模式(當控制信號開始使能時,自動清零,從零開始計時)：

七、按鍵使用操作說明

7.1、按鍵定義：

功能鍵SET：用于進入菜單項，選擇設置項。

移位鍵?：循環選定頁面內的數碼管，選定的數碼管呈閃爍狀態。

增加鍵▲/Clr：加閃爍位數碼管的數值(數字在0~9之間循環)，或在工作狀態用于計時值清零。

7.2、操作方法：

用“SET”鍵選擇參數設置頁面，按“▲”進入?yún)?shù)值修改，通過“?”和“▲”來實現更改參數，用“SET”鍵確認并進入下一項參數設置。

八、參數設置

8.1、參數設置流程圖：

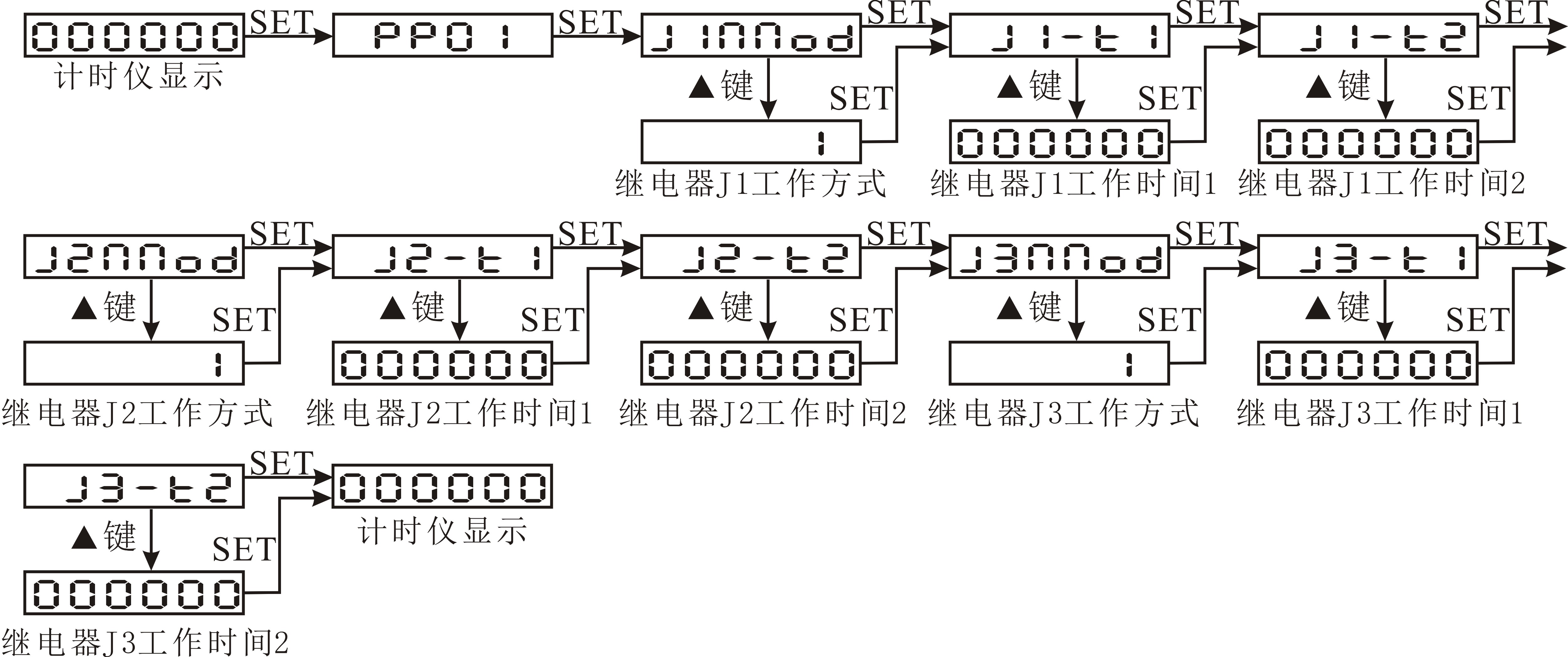

(1)PP01菜單設置，設置繼電器動作：

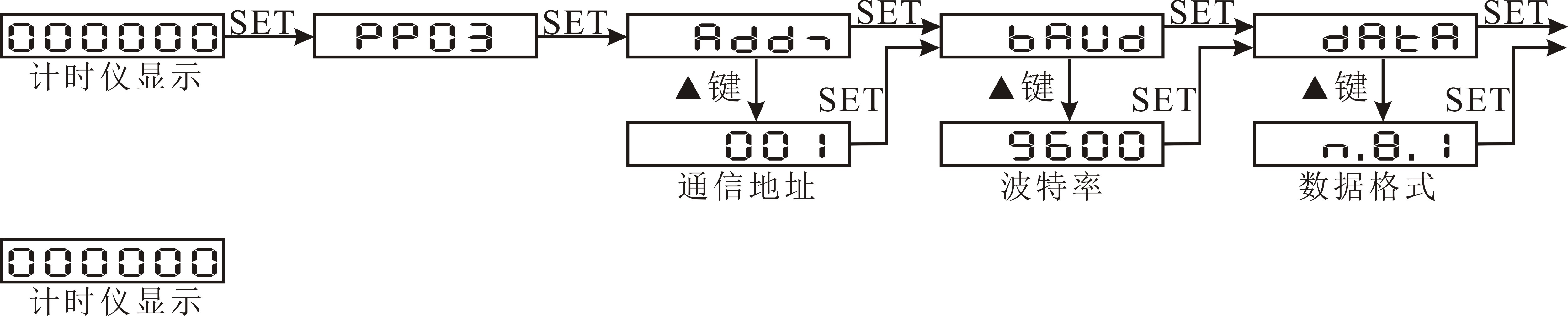

(2)PP03菜單設置，設置RS485通信參數：

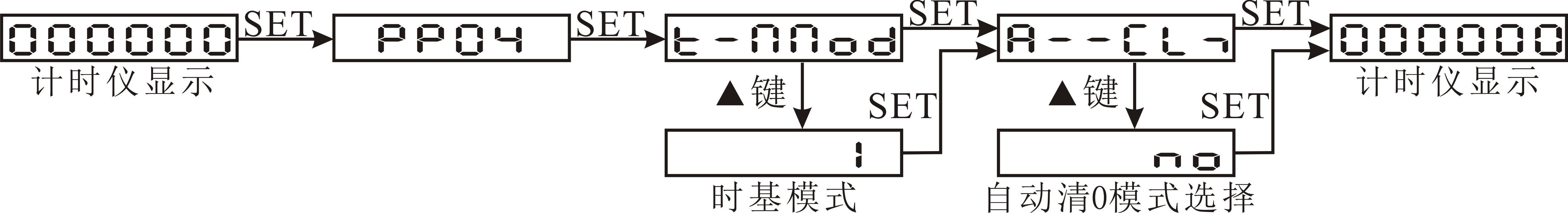

(3)PP04菜單設置，設置時基模式：

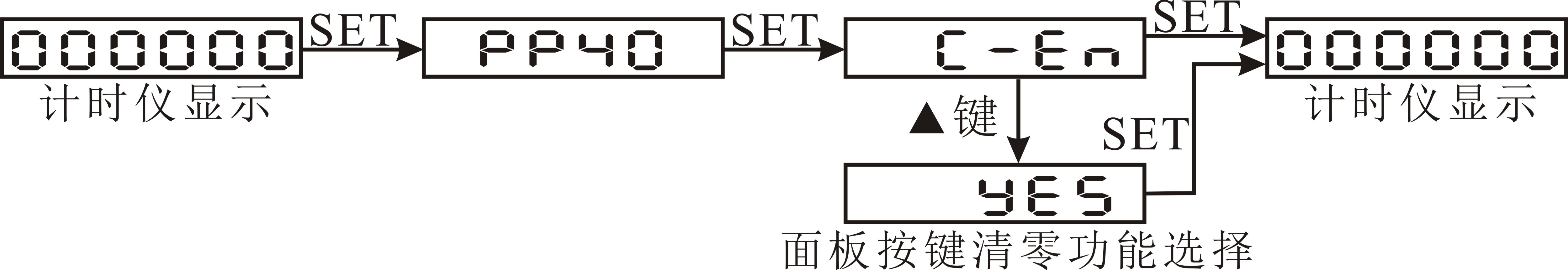

(4)PP40菜單設置，設置面板按鍵清零功能選擇：

8.2、設置參數說明：

九、繼電器工作方式

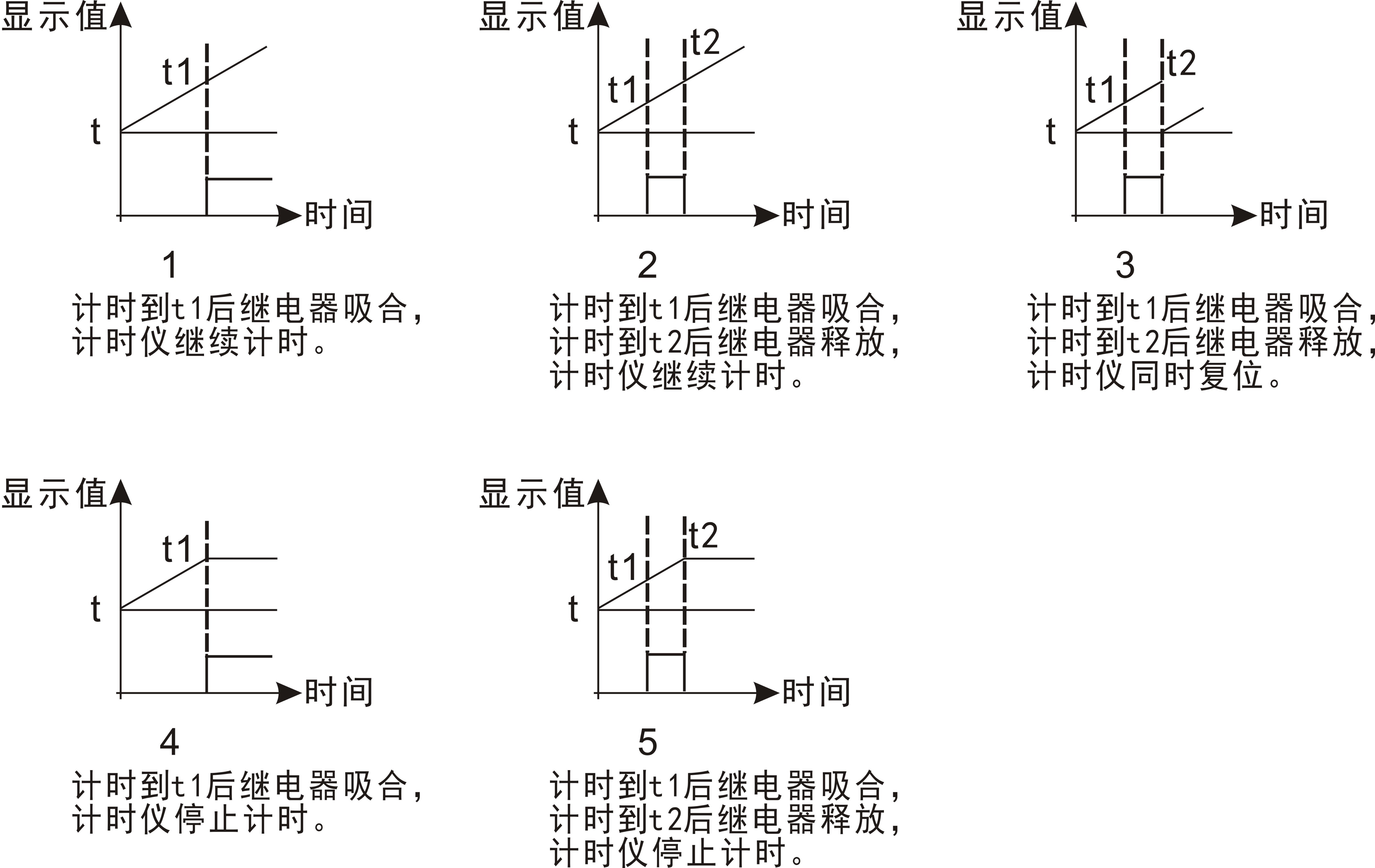

繼電器J1有5種工作方式(1,2,3,4,5)，繼電器J2、繼電器J3有2種工作方式(1,2)，通過菜單設置繼電器的工作方式與報警值。具體的工作方式如下圖：

十、通信模塊

10.1、通信協議及特點

RS485接口；電氣連接：三線連接，即A(+)、B(-)、地；連接類型：異步，半雙工；國際標準Modbus-RTU協議，儀表地址：1~247，波特率：2400、4800、9600、19200；數據格式：N81無校驗位、8個數據位、1個停止位； O81奇校驗、8個數據位、1個停止位；E81偶校驗、8個數據位、1個停止位；N82無校驗位、8個數據位、2個停止位；本機目前開放了01H、03H、04H讀命令，05H、10H寫命令，03H、04H讀命令功能相同，如果儀表接收到的命令有錯，儀表將不響應。

報文格式說明：

命令01H：讀繼電器輸出狀態命令(共J1,J2,J3三路繼電器，地址為:0~2)

主機請求： 地址 + 命令 + 起始繼電器地址 + 繼電器個數 + CRC校驗碼

                  1byte + 1byte + 2byte + 2byte + 2byte

地址：為所要查詢儀表地址號，可以在 1~247內設置，占用 1個字節

命令：01H，長度為 1個字節

起始繼電器地址：欲讀取的繼電器起始地址，占用 2個字節

繼電器個數：欲讀取的繼電器個數

CRC校驗碼：低8位在前，高8位在后，占用2個字節

從機響應：地址 + 命令 + 寄存器字節數 + 寄存器值 + CRC校驗碼

                1byte + 1byte + 1byte + nbyte + 2byte

地址：為儀表地址號，長度為 1個字節

命令：01H，長度為 1個字節

寄存器字節數：返回的寄存器值字節數

寄存器值：繼電器的狀態值

CRC校驗碼：占用2個字節，低8位在前，高8位在后

命令04H(或03H)：讀命令

主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼

                  1byte + 1byte + 2byte + 2byte + 2byte

地址：為所要查詢儀表地址號，可以在 1~247內設置，占用 1個字節

命令：04H或03H讀命令，長度為 1個字節

數據地址：欲讀取的數據起始地址，占用 2個字節

數據長度：欲讀取的數據字長度

CRC校驗碼：低8位在前，高8位在后，占用2個字節

從機響應：地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼

                1byte + 1byte + 1byte + nbyte  + 2byte

地址：為儀表地址號，長度為 1個字節

命令：04H或03H，長度為 1個字節

數據長度：將要發送的數據字節長度

數據信息：讀取的數據,具體見各種型號儀表電量讀取參數地址表

CRC校驗碼：占用2個字節，低8位在前，高8位在后

命令05H：設置繼電器輸出(共J1,J2,J3三路繼電器，地址為:0~2)

主機請求： 地址 + 命令 + 繼電器地址 + 繼電器動作值 + CRC校驗碼

                  1byte + 1byte + 2byte  +  2byte + 2byte

地址：為所要查詢儀表地址號，可以在 1~247內設置，占用 1個字節

命令：05H寫命令，長度為 1個字節

繼電器地址：控制的繼電器地址，占用 2個字節(0000H繼電器釋放，F(xiàn)F00H繼電器吸合)

繼電器動作值：控制繼電器動作值，繼電器工作方式設為0，此命令起作用

CRC校驗碼：低8位在前，高8位在后，占用2個字節

從機響應：地址 + 命令 + 繼電器地址 + 繼電器動作值 + CRC校驗碼

                1byte + 1byte + 2byte + 2byte + 2byte

地址：為所要查詢儀表地址號，可以在 1~247內設置，占用 1個字節

命令：05H寫命令，長度為 1個字節

繼電器地址：控制的繼電器地址，占用 2個字節

繼電器動作值：控制繼電器動作值

CRC校驗碼：占用2個字節，低8位在前，高8位在后

命令10H ：寫命令

主機請求：地址 + 命令 + 起始地址 + 寄存器數 + 字節數 + 寫寄存器數據 + CRC校驗碼

                1byte + 1byte + 2byte +  2byte + 1byte + nbyte +  2byte

地址：為所要查詢儀表地址號，可以在 1~247內設置，占用 1個字節

命令：10H寫命令，長度為 1個字節

起始地址：欲寫的數據起始地址，占用 2個字節

寄存器數：欲寫的寄存器數量

字節數：寫數據的字節數量

寫寄存器數據：寫入寄存器的數據

CRC校驗碼：低 8位在前，高 8位在后，占用 2個字節

從機響應：地址 + 命令 + 起始地址 + 寄存器數 + CRC校驗碼

1byte + 1byte + 2byte + 2byte + 2byte

地址：為儀表地址號，長度為 1個字節

命令：10H寫命令，長度為 1個字節

起始地址：欲寫的數據起始地址，占用 2個字節

寄存器數：欲寫的寄存器數量

CRC校驗碼：低 8位在前，高 8位在后，占用 2個字節

10.2、儀表參量地址表

10.3、通信舉例

(1)  讀數據寄存器(功能代碼03H/04H)：讀當前的計時儀時間256.5秒，儀表地址為1。

      主機讀數據幀：

      儀表回應數據幀：

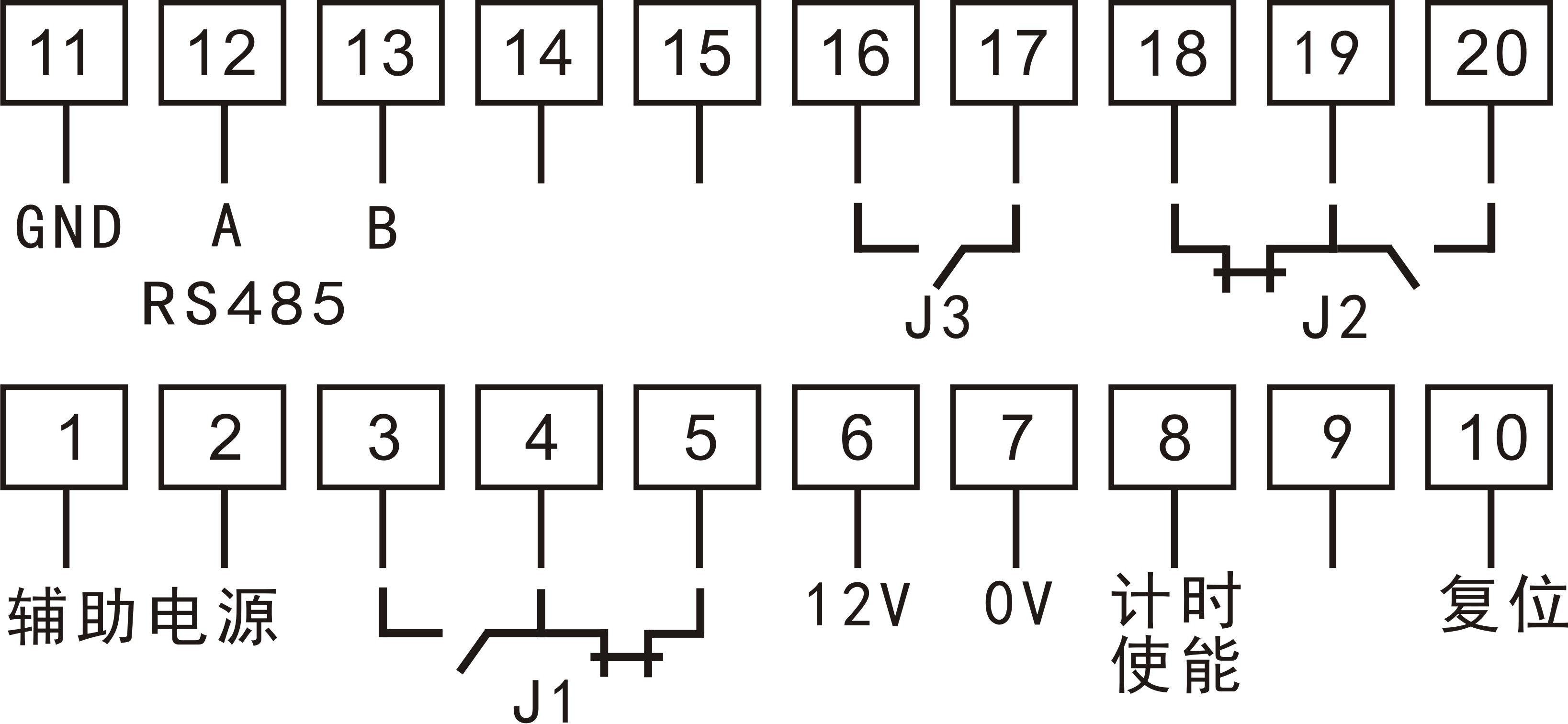

十一、接線圖

說明：7、8腳短路，開始計時；7、10腳短路復位。
