(1) 數顯三相電流（電壓）表，具有可編程測量、顯示、報警、數字通訊和模擬量變送輸出等功能的智能儀表，廣泛應用變電站自動化、配電自動化、智能建筑、機器設備等。真有效值測量，精度高，穩定性好；
(2) 互感器倍率可通過儀表按鍵現場設置，使用方便靈活；
(3) 可選一路或二路繼電器報警輸出，實現上下限報警功能；
(4) 可選一路模擬量變送輸出(DC4~20mA、DC0~20mA、DC0~5V、DC0~10V)；
(5) RS485通信，標準Modbus-RTU協議，可直接與PLC、HMI、工業組態軟件組網；
(6) 三排4位高亮紅色LED同時顯示三相電流（電壓）值，清晰直觀顯示。
二、技術參數
參數 | 性能 |
信號輸入 | 電壓 | 量程 | AC57.7V/AC100V/AC220V/AC450V/AC600V等 |
過載 | 持續：1.2倍，瞬時：2倍/1S |
功耗 | ＜1VA |
阻抗 | ＞380KΩ |
電流 | 量程 | AC10A/5A/1A |
過載 | 持續：1.2倍，瞬時：10倍/5S |
功耗 | ＜1VA |
阻抗 | ＜20mΩ |
頻率 | 45-65HZ |
輔助電源 | 線性電源： AC220V±5%；功耗＜3VA 開關電源： AC/DC85-265V、DC10-36V；功耗＜3VA |
繼電器輸出 | 一路或二路輸出，觸點容量：1A/220VAC；1A/24VDC |
模擬量輸出 | DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等 |
RS485通訊 | RS485通訊接口，物理層隔離，符合國際標準的MODBUS-RTU協議 通訊波特率2400~19200，數據格式N81、E81、O81、N82 |
精度等級 | 0.2級、0.5級 |
顯示方式 | 數碼顯示：三排4位高亮度LED數碼管 |
環境 | 工作溫度：-10-55℃；儲存溫度：-20-75℃ |
安全 | 絕緣：信號、電源、輸出端子對殼電阻＞5MΩ 耐壓：信號輸入、電源、輸出間＞AC2KV |
三、用戶選型
3.1、儀表外形尺寸及開孔尺寸
外型代號 | 外型尺寸 | 開孔尺寸 | 深度 |
D | 48×48 | 45×45 | 85 |
A | 72×72 | 67×67 | 90 |
3 | 80×80 | 76×76 | 85 |
9 | 96×96 | 91×91 | 85 |
2 | 120×120 | 111×111 | 85
|
3.2、命名方式
HY194① - ②K1 - ③④
①、輸入信號類型：電壓輸入為U，電流輸入為I。
②、外型代號：所選儀表尺寸的外形代號，具體見3.1外形代號列表。
③、模擬量變送輸出代號為D，RS485數字接口代號為R，無輸出為空。
④、繼電器報警輸出：一路繼電器輸出代號為A，二路繼電器輸出代號為A2，無繼電器輸出為空。
舉例：96×96外型儀表，信號輸入為三相AC0~5A，帶RS485接口，型號為：HY194I-9K4-R。
四、面板說明
①、與V(A)一起構成單位指示，當K上的指示燈亮，代表K指示有效，和V(A)一起組成KV(KA)單位。
②、測量值的單位，電流表為A、電壓表為V。
③、A相的測量值顯示。
④、B相的測量值顯示。
⑤、C相的測量值顯示。
⑥、A為A相測量值顯示指示符。
⑦、B為B相測量值顯示指示符。
⑧、C為C相測量值顯示指示符。
⑨、操作按鍵。
五、面板按鍵操作
5.1、按鍵定義
功能鍵SET：用于進入菜單項，確認設置值。
位選鍵 ?：循環選定要設置的數碼管，選定的數碼管呈閃爍狀態。
增加鍵 ▲：改變閃爍位數碼管的數值(數碼管數值從0到9循環)。
5.2、操作方法
按住“SET”鍵不放，大約1秒鐘進入?yún)?shù)設置菜單，“▲”鍵進入菜單項的設置值，用“?”鍵、“▲”鍵調整到要設置的值，按“SET”鍵確認設置值，并進入下一設置項，如果沒有下一設置項則退出到測量狀態。
六、參數設置

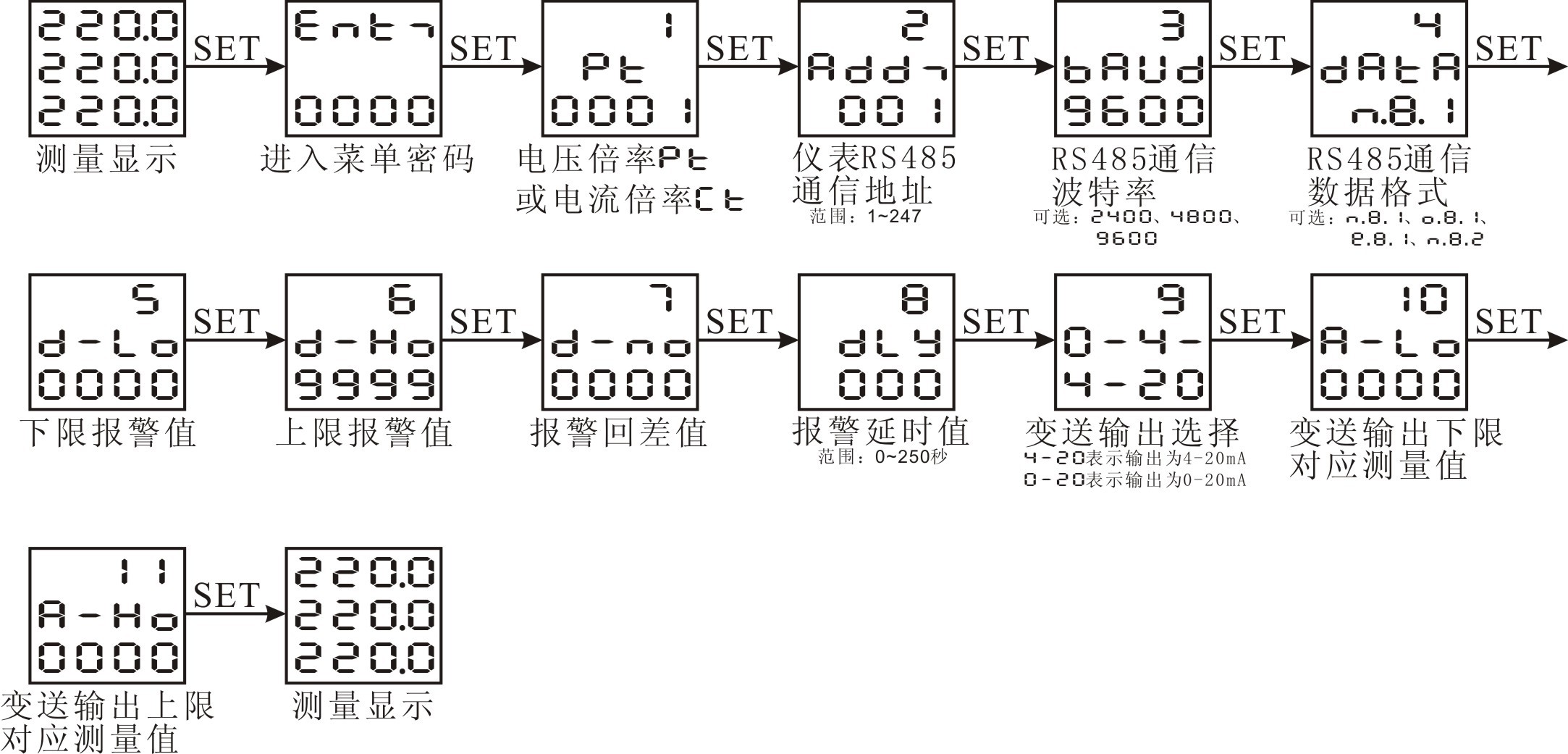

6.1、菜單設置流程
說明：沒有功能的菜單項會自動跳過，例如，儀表不帶RS485接口，菜單設置中就不會出現2、3、4項關于RS485通信的設置項。進入菜單密碼固定為1111。
6.2、菜單項參數說明
序號 | 序號內容說明 | 顯示 | 范圍 |
進入 | 進入菜單密碼 | Entr | 0000~9999 |
說明：輸入進入菜單的密碼，只有密碼正確才能進入菜單，密碼固定為1111 |
1 | 電流或電壓倍率 | Ct/Pt | 1~9999 |
說明：本項設定的為線路所用CT或PT的倍率，出廠預設定為1，如線路所用PT類型為：10kV/100V，則該項整定值為100，如線路所用CT類型為：600A/5A，則該項整定值為120 |
2 | 通信地址 | ADDr | 1~247 |
說明：儀表地址，多機通信時用于識別本機 |
3 | 通信波特率 | bAUd | 2400、4800、9600、19200 |
說明：用于設定RS485通訊的波特率，出廠預設值為9600 |
4 | 通信數據格式 | dAtA | n.8.1、o.8.1、e.8.1、n.8.2 |
說明：n.8.1無校驗位8個數據位1個停止位、o.8.1奇校驗8個數據位1個停止位、 e.8.1偶校驗8個數據位1個停止位、n.8.2無校驗位8個數據位2個停止位 |
5 | 下限報警值 | d-Lo | 0~9999 |
說明：設置下限報警的值，出廠預設值為0 |
6 | 上限報警值 | d-Ho | 0~9999 |
說明：設置上限報警的值，出廠預設值為9999 |
7 | 報警回差值 | d-no | 0~9999 |
說明：設置報警回差值，出廠預設值為0，用于防止繼電器在臨界點不停跳動。 |
8 | 報警延時值 | dLY | 0~99 |
說明：設置報警延時值，單位為秒。 |
9 | 0~20與4~20輸出選擇 | 0-4- | 0-20、4-20 |
說明：0-20：輸出為0～20mA(DC0～5V、DC0～10V也選此項)；4-20：輸出為4～20mA。 |
10 | 變送輸出下限對應值 | A-Lo | 0~9999 |
說明：設置變送輸出0mA或4mA對應的電流或電壓值，出廠預設值為0。 |
11 | 變送輸出上限對應值 | A-Ho | 0~9999 |
說明：設置變送輸出20mA對應的電流或電壓值。 |
七、繼電器報警輸出
繼電器觸點容量：1A/250VAC，1A/24VDC。
繼電器工作在上下限報警方式，有4個報警參數設置：上限報警值UP(二次測值)、下限報警值douu(二次測值)、回差值noop(二次測值)、報警延時間值dly(單位為秒)；上限報警說明：當測量值超過上限報警值、且持續報警延時值的時間后，則上限報警繼電器動作，當上限報警繼電器動作后，只有當測量值小于(上限報警值-回差值)時，上限報警繼電器復位。下限報警說明：當測量值低于下限報警值、且持續報警延時值的時間后，則下限報警繼電器動作，當下限報警繼電器動作后，只有當測量值大于(下限報警值+回差值)時，下限報警繼電器復位。
繼電器報警是同時臨控三相，只要三相中的任意一相達到報警條件，繼電器就會動作。
二次側的值的計算方法：二次測值=一次測值/互感器倍率。如果沒有外配互感器，互感器倍率為1，一次測值與二次測值相等。
舉例說明：交流電流表，配600A/5A電流互感器，上限報警點為500A，下報警點為200A，回差為1A，報警延時值為5秒。UP=4.167；douu=1.667；noop=0.008；dly=5。
八、模擬量變送輸出
模擬量輸出可選：DC0~20mA、DC4~20mA、DC0~5V、DC0~10V等。模擬量變送輸出與輸入信號隔離，成線性對應關系，廣泛用于PLC、DCS等數據采集。模擬量變送輸出與A相的電流或電壓值對應。
精度0.5%；電流輸出時，負載電阻＜500Ω；電壓輸出時，負載電阻＞100KΩ。
九、功能模塊
9.1、RS485通訊
9.1.1、通信協議
(1) RS485通訊接口，異步半雙工模式。
(2) 通訊波特率2400、4800、9600、19200bps 可設置，出廠默認值為9600 bps。
(3) 數據格式：
無校驗位、8個數據位、1個停止位；
奇校驗、8個數據位、1個停止位；
偶校驗、8個數據位、1個停止位；
無校驗位、8個數據位、2個停止位。
國際標準Modbus-RTU協議，儀表地址：1~247；本機目前支持03H、04H讀命令，10H寫寄存器命令，03H、04H讀命令功能相同。
報文格式說明：
命令04H(或03H)：讀命令
主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節
命令：04H或03H讀命令，長度為 1個字節
數據地址：欲讀取的數據起始地址，占用 2個字節
數據長度：欲讀取的數據字長度
CRC16校驗碼：低8位在前，高8位在后，占用2個字節
從機響應：地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼
1byte + 1byte + 1byte + nbyte + 2byte
地址：為響應儀表地址碼，長度為 1個字節
命令：04H或03H ，長度為 1個字節
數據長度：將要發送的數據字節長度
數據信息：讀取的數據，具體見儀表參數地址表
CRC16校驗碼：占用2個字節，低8位在前，高8位在后
命令10H ：寫命令
主機請求：地址 + 命令 + 起始地址 + 寄存器數 + 字節數 + 寫寄存器數據 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 1byte + nbyte + 2byte
地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節
命令：10H寫命令，長度為 1個字節
起始地址：欲寫的數據起始地址，占用 2個字節
寄存器數：欲寫的寄存器數量
字節數：寫數據的字節數量
寫寄存器數據：寫入寄存器的數據
CRC16校驗碼：低8位在前，高8位在后，占用2個字節
從機響應：地址 + 命令 + 起始地址 + 寄存器數 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為響應儀表地址碼，長度為 1個字節
命令：10H寫命令，長度為 1個字節
起始地址：欲寫的數據起始地址，占用 2個字節
寄存器數：欲寫的寄存器數量
CRC16校驗碼：低8位在前，高8位在后，占用2個字節
9.1.2、通信報文舉例
(1) 讀數據寄存器(功能代碼03H/04H)：讀三相電流值，A相電流4.500A，B相電流4.400A，C相電流4.600A，儀表地址為1。
主機讀數據幀：
地址 | 命令 | 起始地址(高位在前) | 寄存器數(高位在前) | 校驗碼(低位在前) |
01H | 04H | 00H,00H | 00H,03H | B0H,0BH |
儀表回應數據幀：
地址 | 命令 | 數據長度 | 數據段(2字節) | 校驗碼 |
01H | 04H | 06H | 11H,94H,11H,30H,11H,F8H | 23H,2EH |
(2) 寫數據寄存器(功能代碼10H):設置電流變比CT=20，儀表地址為1。
主機寫數據幀：
地址 | 命令 | 起始地址 | 寄存器數 | 字節數 | 數據段 | 校驗碼 |
01H | 10H | 00H,04H | 00H,01H | 02H | 00H,14H | A7H,DBH |
儀表回應數據幀：
地址 | 命令 | 起始地址 | 寄存器數 | 校驗碼 |
01H | 10H | 00H,04H | 00H,01H | 40H,08H |
9.2.3、Modbus通信寄存器地址表
地址 | 項目描述 | 數據類型 | 屬性 | 說明 |
0 | A相電流值(或電壓值) | Short | R | 范圍:0~9999 |
1 | B相電流值(或電壓值) | Short | R | 范圍:0~9999 |
2 | C相電流值(或電壓值) | Short | R | 范圍:0~9999 |
3 | CT(或PT)倍率 | Short | R/W | 范圍:1~9999 |
4 | 繼電器下限報警值 | Short | R/W | 范圍:0~9999 |
5 | 繼電器上限報警值 | Short | R/W | 范圍:0~9999 |
6 | 繼電器動作回差值 | Short | R/W | 范圍:0~9999 |
7 | 繼電器動作延時值 | Short | R/W | 范圍:0~99 |
說明：
(1) 讀出的電壓為二次側的電壓值，固定1位小數位，二次測的電壓值=讀出值/10，一次側的電壓值=讀出值×PT變比/10。
(2) 讀出的電流為二次側的電流值，固定3位小數位，二次測的電流值=讀出值/1000，一次側的電流值=讀出值×CT變比/1000。
(3) 繼電器的下限報警值、上限報警值、動作回差值為二次測的值。
十、接線方式及接線端子圖
10.1、接線方式
三相電流 三相電壓(三相三線、線電壓) 三相電壓(三相四線、相電壓)

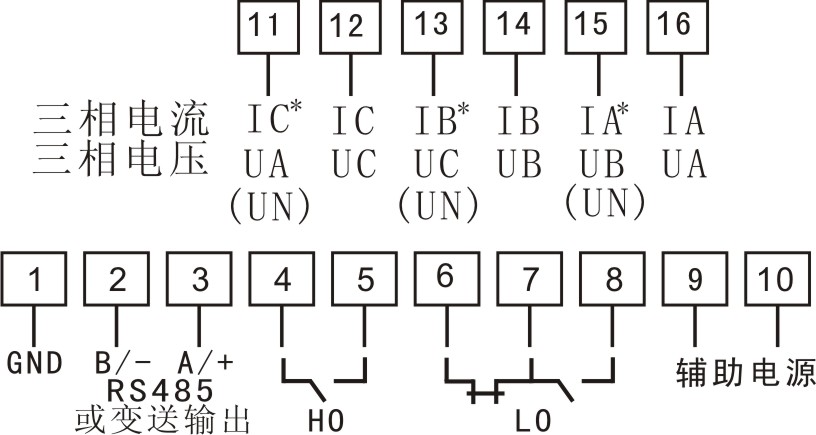

10.2、接線端子圖
說明：
1、接線端子圖與產品背后實際接線端子圖不同時，請以產品背后接線端子圖為準。
2、H0為上限報警繼電器輸出，L0為下限報警繼電器輸出，儀表只帶一路繼電器輸出時，上限報警、下限報警都通過下限報警繼電器輸出。
