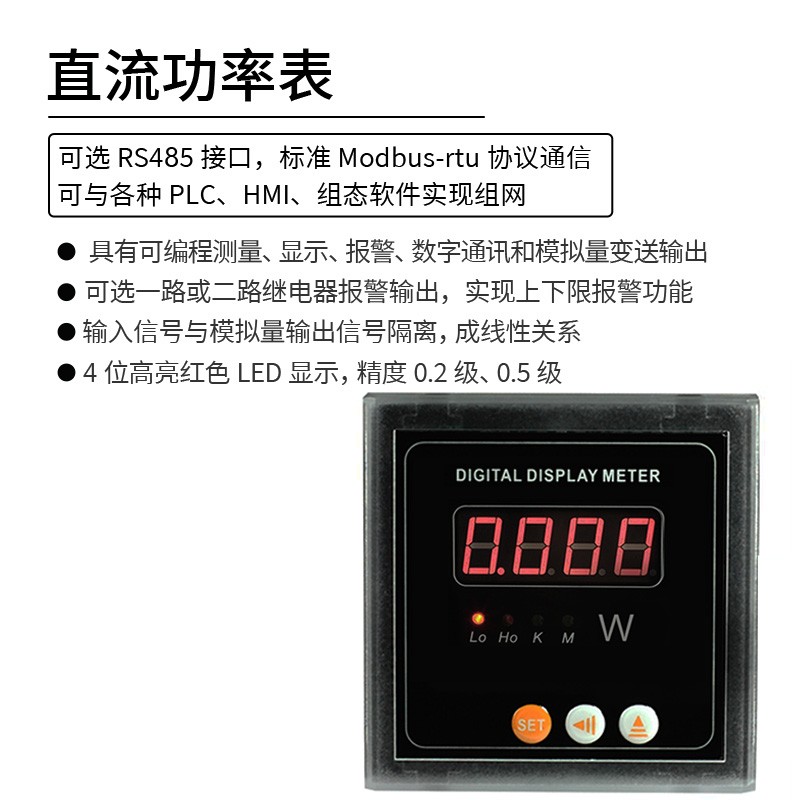

一、產品簡介

HY195系列數顯直流功率表，是一種具有可編程測量、顯示、報警、數字通訊和模擬量變送輸出等功能的智能儀表，廣泛應用于配電自動化、智能建筑、自動化生產線、測試臺等。真有效值測量，精度高，穩定性好。

4位高亮度紅色LED顯示；可選一路或二路繼電器報警輸出，實現上下限、上上限、下下限報警功能；可選RS485數字接口通訊，采用國際標準MODBUS-RTU通訊協議，可與各種PLC、HMI、組態軟件實現組網；可選模擬量(DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等)變送輸出，輸入信號與模擬量輸出信號隔離，成線性關系。

二、技術參數

說明：模擬量輸出與RS485通訊兩選一，兩種功能不能同時選擇。

三、用戶選型

3．1儀表外形尺寸及開孔尺寸

3．2命名方式

HY195P - ①K1- ②③

①、外型代號：所選儀表尺寸的外形代號，具體見3.1外形代號列表。

②、模擬量變送輸出代號為D，RS485數字接口代號為R，無輸出為空。

③、繼電器報警輸出：一路繼電器輸出代號為A，二路繼電器輸出代號為A2，無繼電器輸出為空。

舉例：96×48外型儀表，信號輸入為DC0～5A，帶RS485接口，型號為:HY195I-5K1-R。

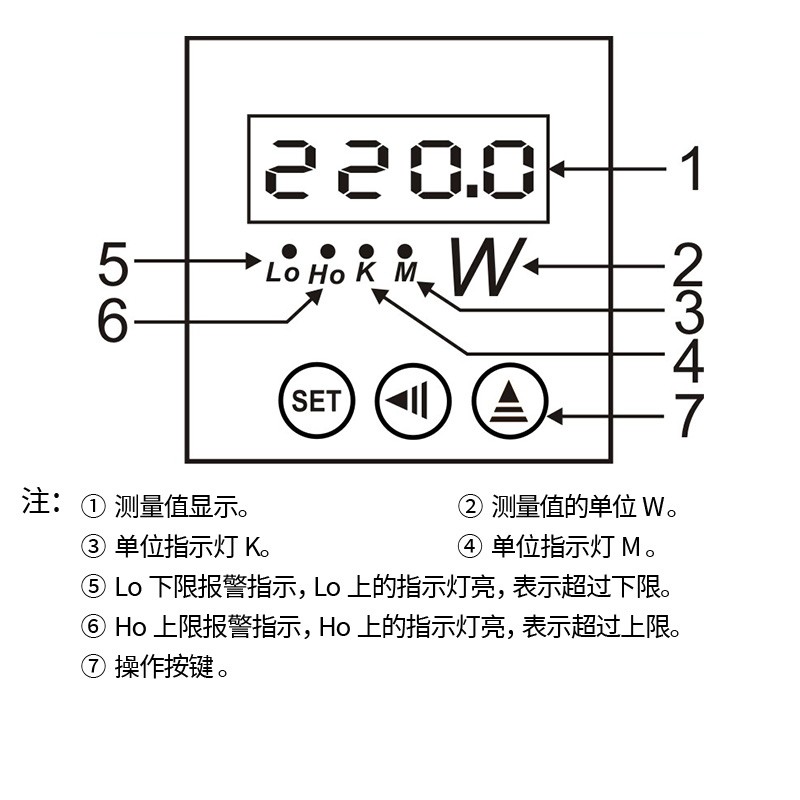

四、面板說明

①、測量值顯示 。

②、測量值的單位W。

③、單位指示燈K 。

④、單位指示燈M 。

⑤、Lo下限報警指示，Lo上的指示燈亮，表示超過下限 。

⑥、Ho上限報警指示，Ho上的指示燈亮，表示超過上限 。

⑦、操作按鍵 。

五、面板按鍵操作

5．1 按鍵定義

功能鍵SET：用于進入菜單項，確認設置值。

位選鍵 ?：循環選定要設置的數碼管，選定的數碼管呈閃爍狀態。

增加鍵 ▲：改變閃爍位數碼管的數值(數碼管數值從0到9循環)。

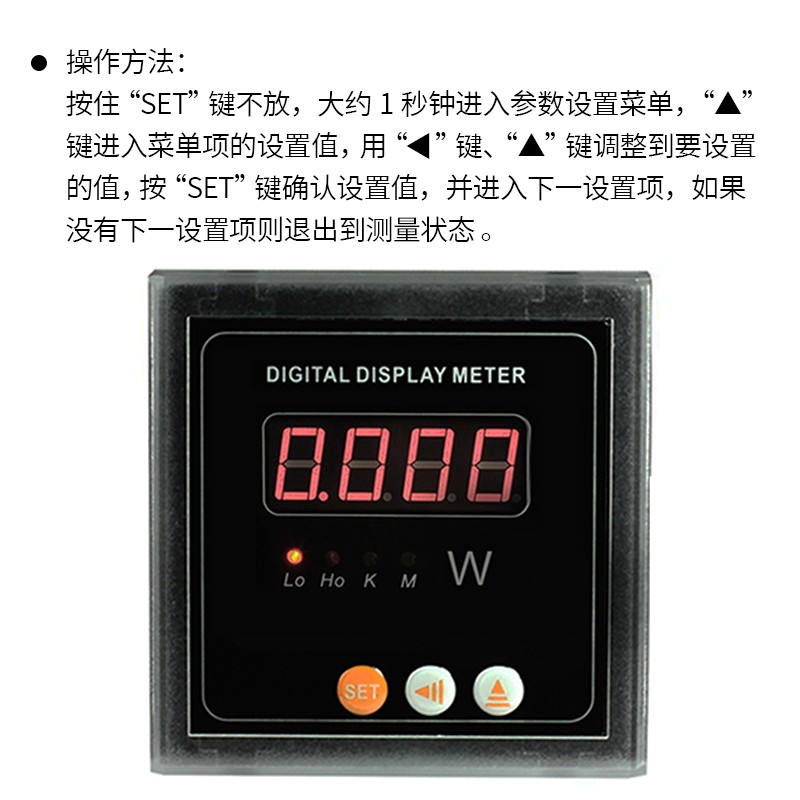

5．2 操作方法

按住“SET”鍵不放，大約1秒鐘進入?yún)?shù)設置菜單，“▲”鍵進入菜單項的設置值，用“?”鍵、“▲”鍵調整到要設置的值，按“SET”鍵確認設置值，并進入下一設置項，如果沒有下一設置項則退出到測量狀態。

六、參數設置

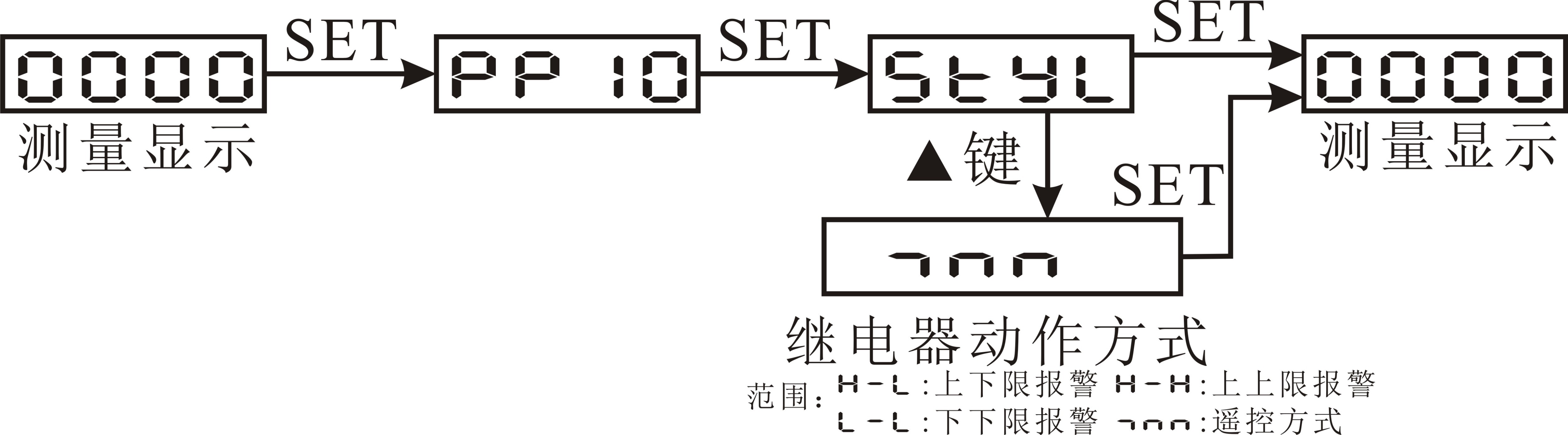

6．1 繼電器報警參數設置

6．2 模擬量變送輸出參數設置

6．3 RS485通信參數設置

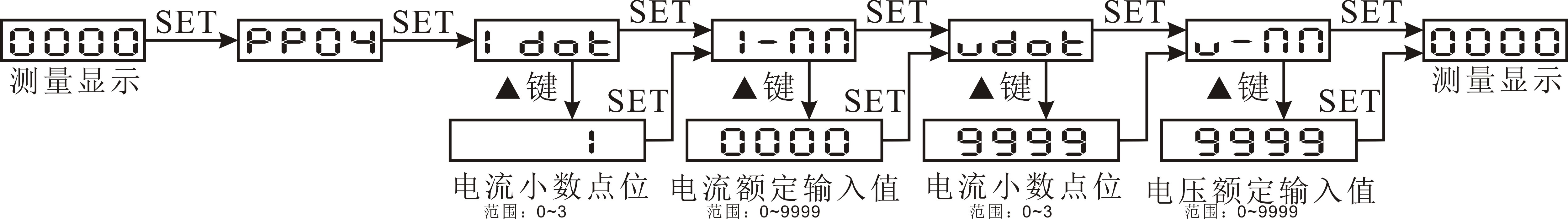

6．4 量程設置

七、功能模塊

7．1 RS485通訊

7．1．1 通信協議

(1)   RS485通訊接口，異步半雙工模式。

(2)   通訊波特率2400、4800、9600、19200bps 可設置，出廠默認值為9600 bps。

(3)   數據格式：無校驗位、8個數據位、1個停止位；奇校驗、8個數據位、1個停止位；偶校驗、8個數據位、1個停止位；無校驗位、8個數據位、2個停止位。

國際標準Modbus-RTU協議，儀表地址：1~247；本機目前支持03H、04H讀命令，10H寫寄存器命令，03H、04H讀命令功能相同。

報文格式說明：

命令04H(或03H)：讀命令
      主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼

                  1byte + 1byte  +  2byte  +  2byte  +  2byte

地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節

命令：04H或03H讀命令，長度為 1個字節

數據地址：欲讀取的數據起始地址，占用 2個字節

數據長度：欲讀取的數據字長度

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

從機響應：地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼

                1byte + 1byte + 1byte  +  nbyte  +  2byte

地址：為響應儀表地址碼，長度為 1個字節

命令：04H或03H ，長度為 1個字節

數據長度：將要發送的數據字節長度

數據信息：讀取的數據，具體見儀表參數地址表

CRC16校驗碼：占用2個字節，低8位在前，高8位在后

命令10H ：寫命令

主機請求：地址 + 命令 + 起始地址 + 寄存器數 + 字節數 + 寫寄存器數據 + CRC校驗碼

                1byte + 1byte +  2byte  +  2byte  + 1byte  +  nbyte  +  2byte

地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節

命令：10H寫命令，長度為 1個字節

起始地址：欲寫的數據起始地址，占用 2個字節

寄存器數：欲寫的寄存器數量

字節數：寫數據的字節數量

寫寄存器數據：寫入寄存器的數據

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

從機響應：地址 + 命令 + 起始地址 + 寄存器數 + CRC校驗碼

1byte + 1byte +  2byte  +  2byte  + 2byte

地址：為響應儀表地址碼，長度為 1個字節

命令：10H寫命令，長度為 1個字節

起始地址：欲寫的數據起始地址，占用 2個字節

寄存器數：欲寫的寄存器數量

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

7．3．2 通信報文舉例：

(1)   讀數據寄存器(功能代碼03H/04H)：450.0W，儀表地址為1。

      主機讀數據幀：

       儀表回應數據幀：

7．3．3 Modbus通信寄存器地址表

八、接線方式及接線端子圖

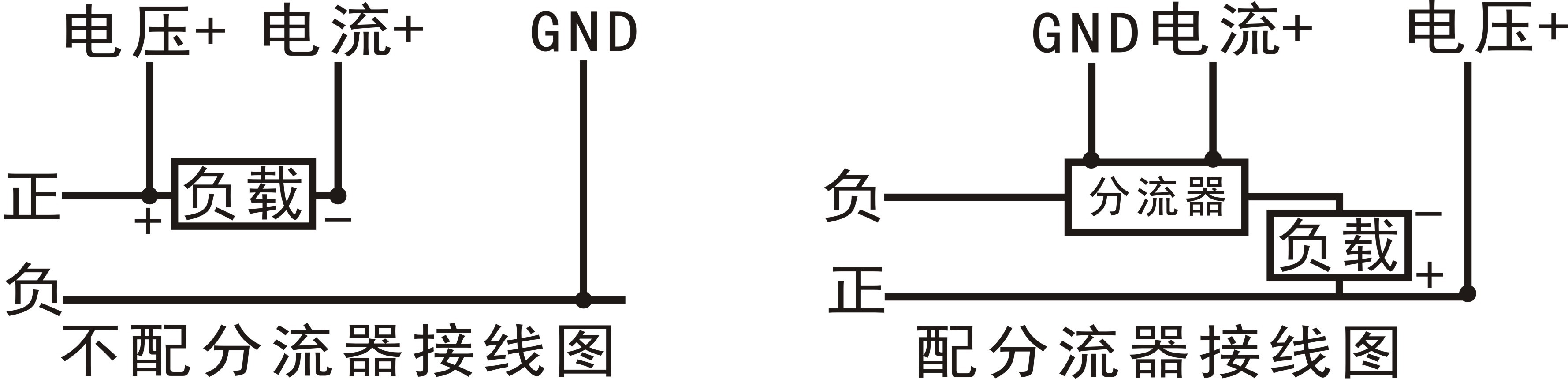

8．1 接線方式

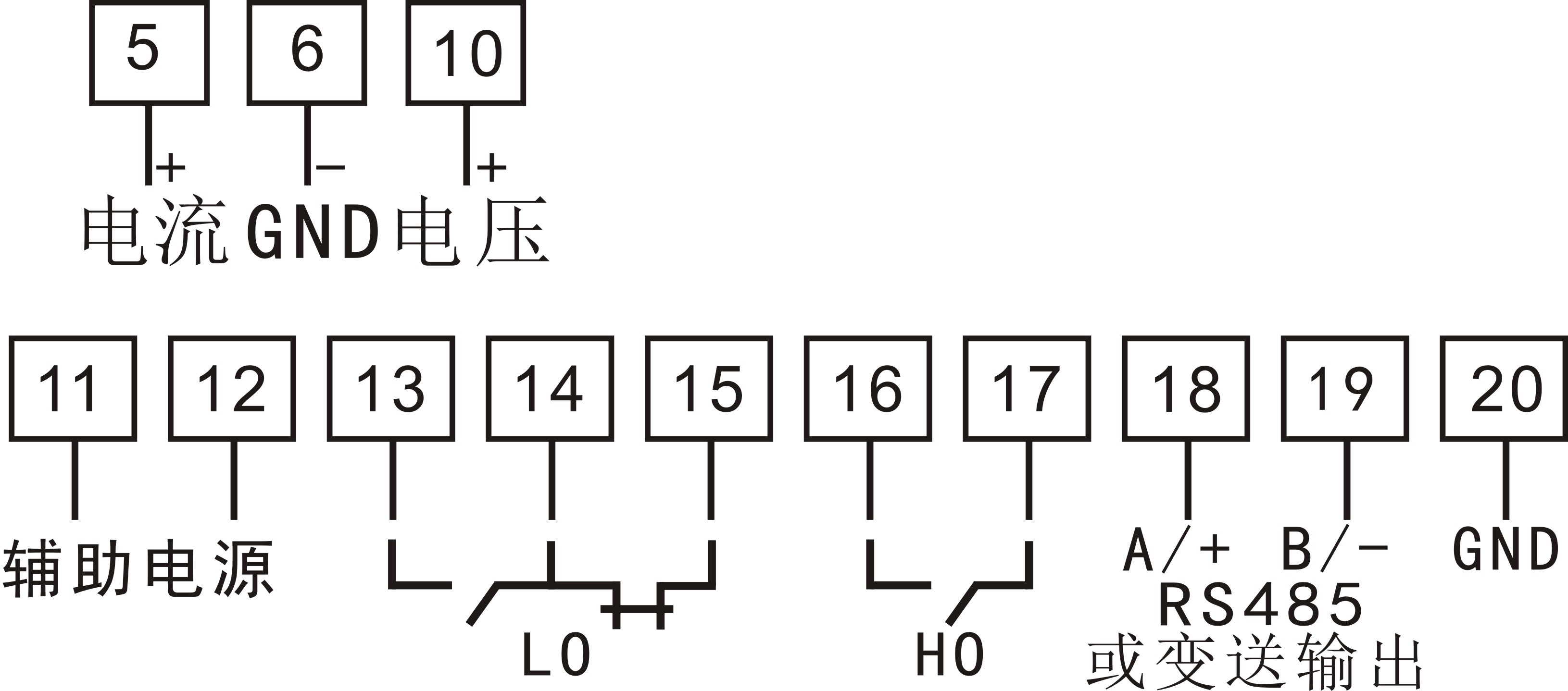

8．2 接線端子圖

說明：

1、接線端子圖與產品背后實際接線端子圖不同時，請以產品背后接線端子圖為準。

2、HO為上限報警繼電器輸出，LO為下限報警繼電器輸出，儀表只帶一路繼電器輸出時，上限報警、下限報警都通過下限報警繼電器輸出。

用戶手冊

用戶手冊下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=68
